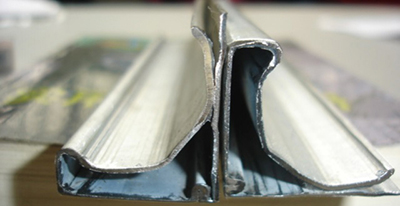

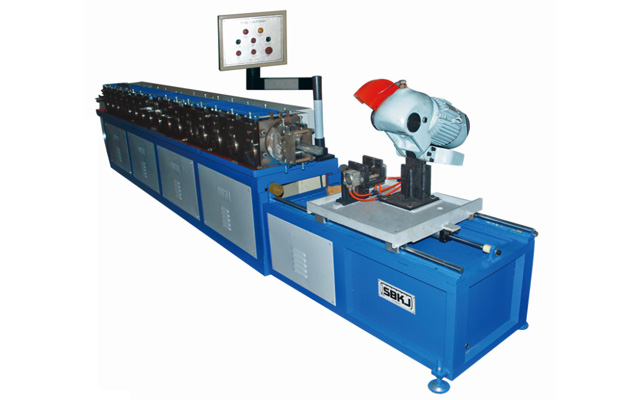

ماكينة تشكيل دسرة ربط عرضية لمجرى الهواء

Transverse Duct Connector Flange Forming Machine

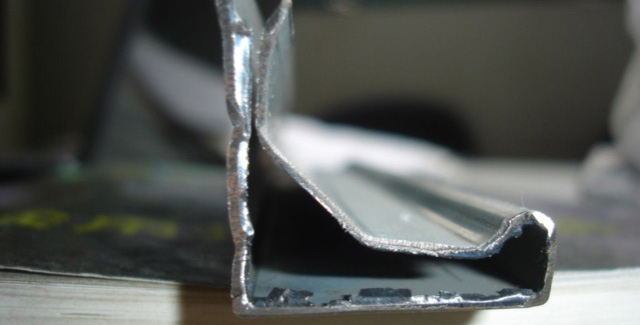

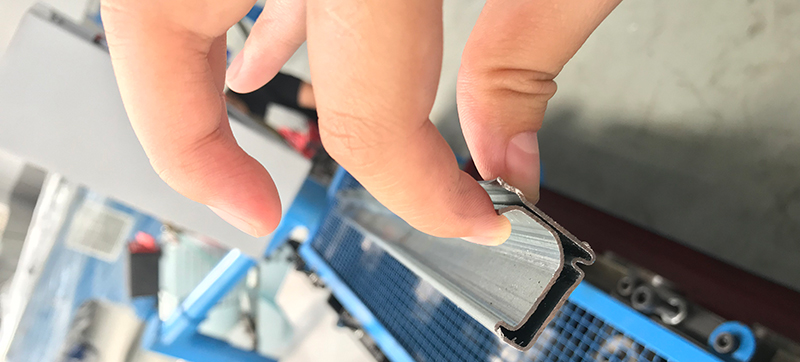

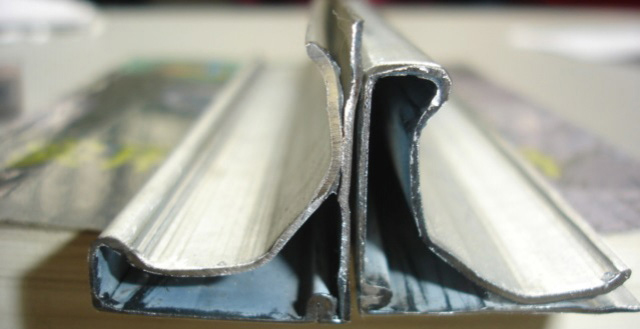

يتم استخدام ماكينة تشكيل دسرة ربط عرضية لمجرى الهواء لعمل وصلات القناة المستعرضة. إنها تتكون من محطة تغذية المواد، لفة مشبك TDC، وحجرة القطع. قسم القطع الآلية بالكامل، وبالتالي تحقيق الإنتاج الآلي، وسرعة الإنتاج هي من 3 إلى 5 متر في الدقيقة. مناسبة لصنع مجاري الهواء ذات مساحة مقطع عرضي أكبر. إذا كان لديك متطلبات إغلاق معينة لمجاري الهواء الخاصة بك، فيمكننا إضافة مادة مانعة للتسرب إلى عملية التصنيع.

النوع	شكل TDC	عرض الشريط	السمك	المحرك	الوزن	الأبعاد
SBTDC-20A		89mm	0.8mm	3Kw	2000kg	2800×600×1150mm
SBTDC-25A		99mm	0.8mm	3Kw	2000 kg	2800×600×1150mm
SBTDC-30A		121mm	1.0mm	3 Kw	2200 kg	3800×600×1150mm
SBTDC-35A		131mm	1.0mm	3 Kw	3000 kg	3800×600×1200mm
SBTDC-40A		146mm	1.2mm	4 Kw	3000 kg	3800×600×1200mm
SBTDC-20B		86mm	0.8mm	3 Kw	2000 kg	3200×600×1150mm
SBTDC-25B		96mm	0.8mm	3 Kw	2000 kg	3200×600×1150mm
SBTDC-30B		118mm	1.0mm	3 Kw	2200 kg	4500×840×1450mm
SBTDC-35B		128mm	1.0mm	4 Kw	3000 kg	4500×840×1450mm

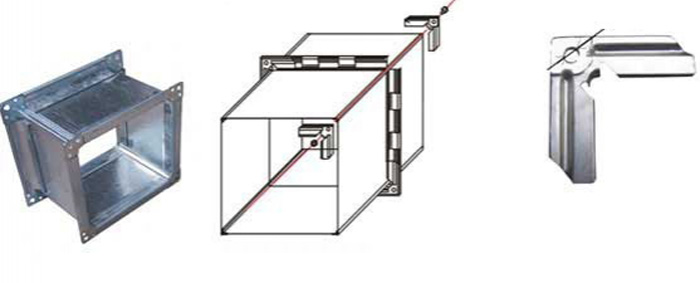

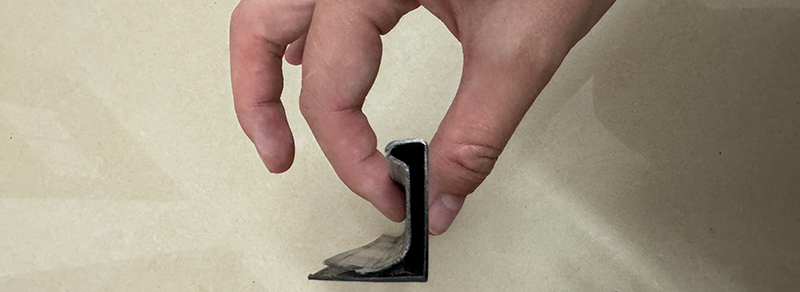

يمكننا أن نصنع قوس الزاوية وقوس الخطاف للفلنجات

النوع	الاسم	عرض الشريط	السمك	القياس	شكل قوس الزاوية وقوس الخطاف
T-20DC	كتف الزاوية	140mm	2.5mm	a=95mm
T-300C	كتف الزاوية	150mm	3mm	a=105mm
T-40DC	كتف الزاوية	180mm	3.5mm	a=123mm
T-25DC	كتف الزاوية	110mm	3mm	a=105mm
T-35DC	كتف الزاوية	150mm	3mm	a=106mm
DC-10	كتف الخطاف	35mm	5mm
