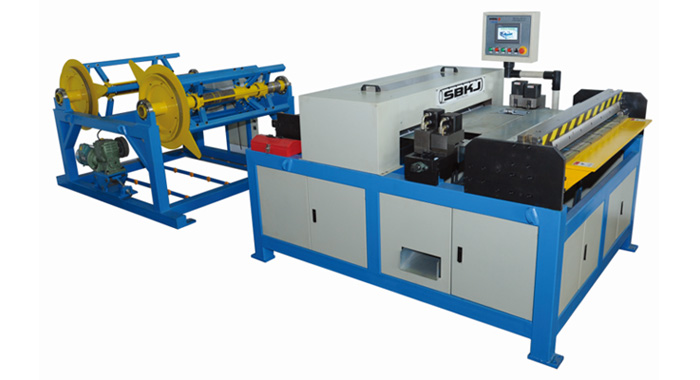

خط تشكيل مجري هواء مستطيل Ⅲ
Rectangular Duct Line

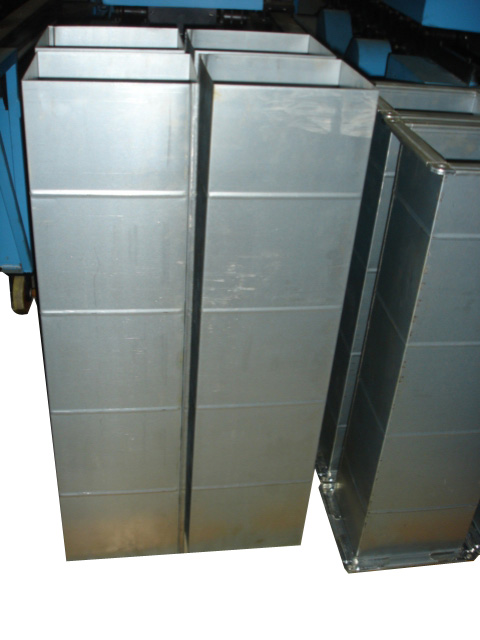

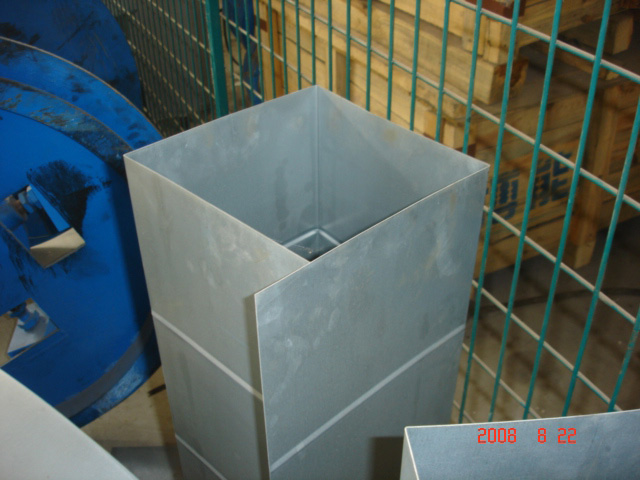

يحدد خط تشكيل مجري هواء مستطيل Ⅲ محيط المجرى (الدكت)، ويقوم بقطع الزوايا بدقة، والثني، بحيث يكون المنتج النهائي عبارة عن مجرى هواء مستطيل بدون حواف. يتم استكمال خط الإنتاج هذا بتشكيل قفل (وصلة دسرة) إضافي أو تشكيل لف شفة (فلنجة) TDC، مما يسمح لخط الإنتاج بشغل مساحة أقل، والحاجة لعمالة أقل، وزيادة القدرة الإنتاجية.

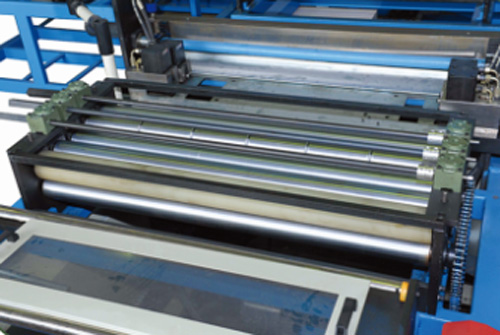

خط تشكيل مجري الهواء المستطيل Ⅲ يتكون من حجرة المواد التي تعمل بالطاقة الكهربائية، وماكينة تضليع ألواح مجرى الهواء (تقوية ألواح الدكت)، ماكينات القطع الهيدروليكية، آلات الثني الهيدروليكية، ماكينات التخريم، ومعدات التثقيب المربع.

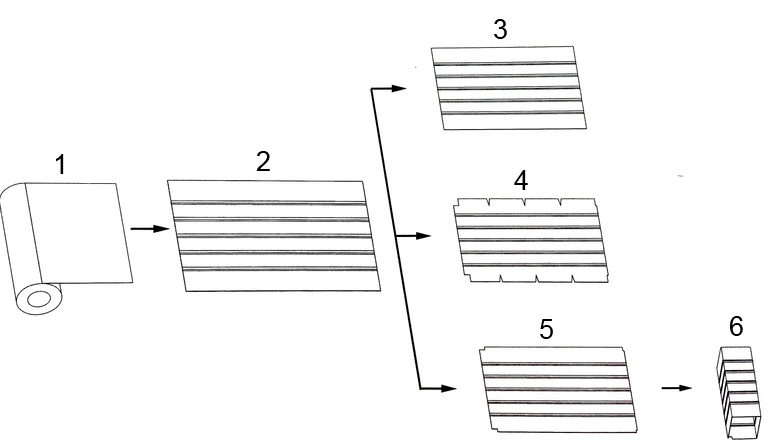

مراحل الإنتاج
- فك اللفة
- التسوية، الثني، التخديد
- القطع المخصص
- التخديد "V" و"口" وقص C&S أو شفة TDF
- التخديد "口" وقص C&S أو شفة TDF
- الطي إلى نوع "口" و "L"
| الموديل | SBAL-III-1250 |
SBAL-III-1550 |
| السمك | 0.5-2.0mm | 0.5-2.0mm |
| أقصى عرض | 1250mm | 1550mm |
| أقصى سرعة للتغذية | 18 متر في الدقيقة | 18 متر في الدقيقة |
| أقصى حمل لوحدة فك اللفة | 8000kg | 8000kg |
| القدرة | 10.7kW | 10.7kW |
| وزن الماكينة | 3250kg | 4000kg |
| أبعاد ماكينة تشكيل المجرى (الدكت) | 2300x1800x1400mm | 2300x2100x1400mm |
| وحدة فك اللفة | 2300x1750x1650mm | 2300x2050x1650mm |
| مصدر الطاقة الكهربائية | 380 فولت، ثلاثي الطور، 50 هيرتز | |
