خط تشكيل مجري هواء مستطيل Ⅴ

Rectangular Duct Line

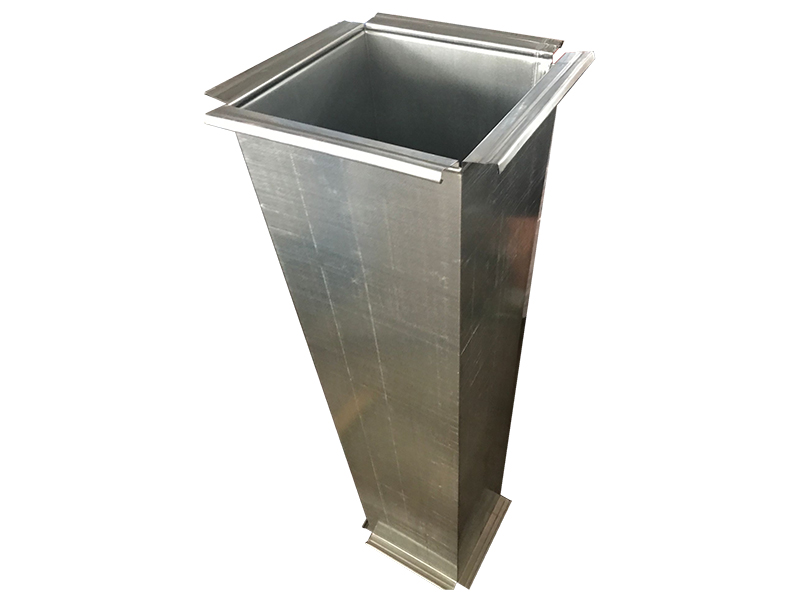

يضيف خط تشكيل مجري الهواء Ⅴ آلة ثني غير موجودة في خط تشكيل مجري الهواء IV. المنتج النهائي عبارة عن قناة (دكت) مستطيلة بالكامل تقريباً يمكن استخدامها مباشرة بعد إغلاق الحواف (وصل الدسرة) بدرزة وإدخال الزوايا.

خط الإنتاج يشغل بشكل آلي كامل، مما يوفر في العمالة ويزيد من الدقة والإنتاجية. يتميز خط تشكيل الدكت V بتشكيل شفة زاوية التعبئة المسبقة أو آلة تشكيل شفة مجاري الهواء المستعرضة، وكلاهما قابل للتبديل بسهولة وسهل التشغيل.

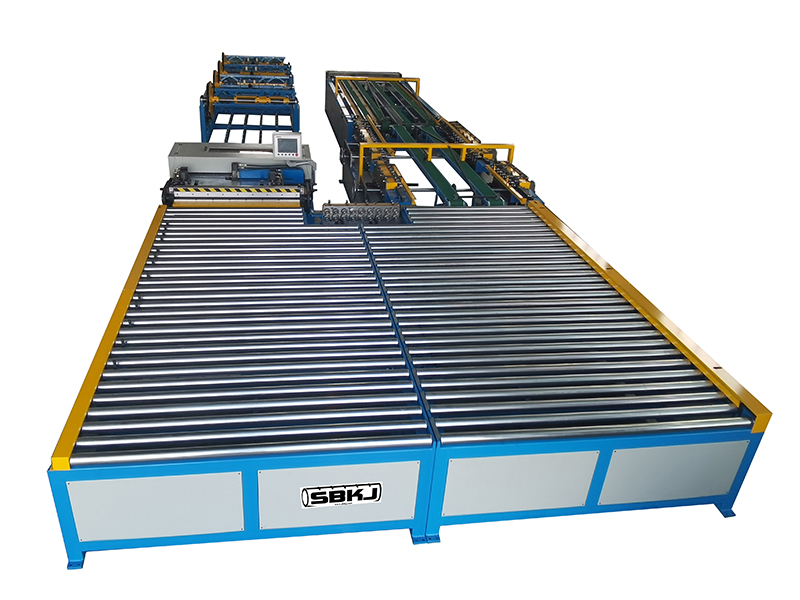

خط تشكيل مجري الهواء Ⅴ يتكون من حجرة المواد، ماكينة تشكيل الشفة، ماكينة تضليع ألواح مجرى الهواء (تقوية ألواح الدكت)، ماكينة قص الألواح، وماكينة معالجة زاويا الدكت.

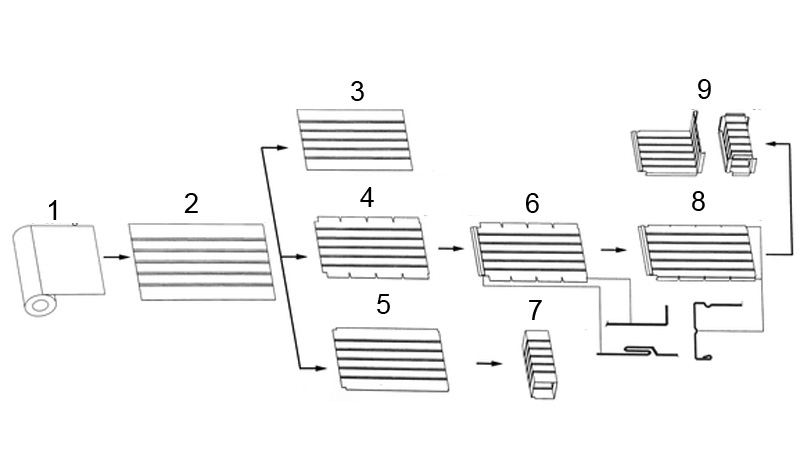

• فك اللفة
• التسوية، الثني، التخديد
• القطع المخصص
• التخديد "V" و"口" وقص C&S أو شفة TDF
• التخديد "口" وقص C&S أو شفة TDF
• تشكيل وصلة بيتسبرغ (Pittsburgh)
• الطي إلى نوع "口" و "L"
• تشكيلة شفة الزاوية و TDF

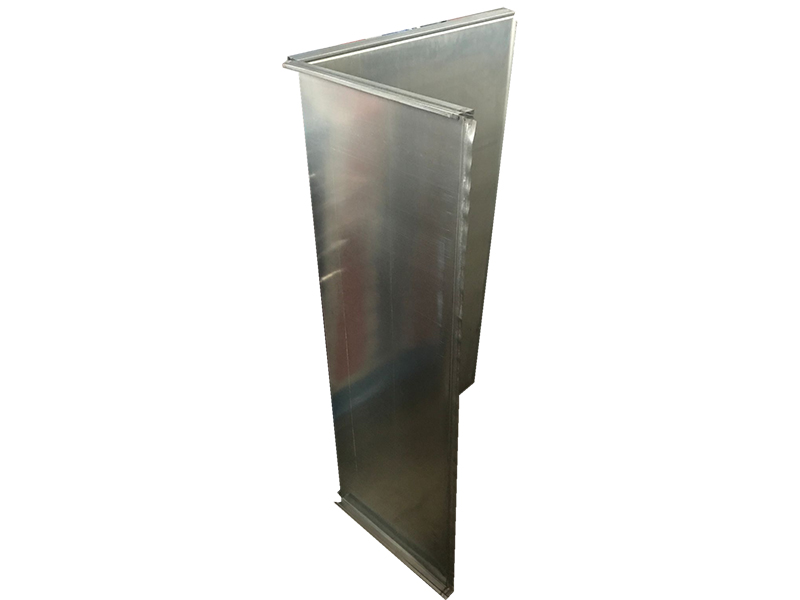

• يمكن تشكيلها للنوع "L" و"口"

• التحكم في المكونات الإلكترونية بالكمبيوتر.
• ماكينة الثني مدعومة بمحرك سيرفو لضمان دقة الثني واستقراره.
• أقصى سرعة للتغذية 16 متر في الدقيقة، تسامح الطول ±0.5 مم.
